Комплект рентген и визиограф - настенный рентгеновский аппарат X-Mind DC 80 и визиограф Sopix2 | Satelec Acteon Group (Франция)

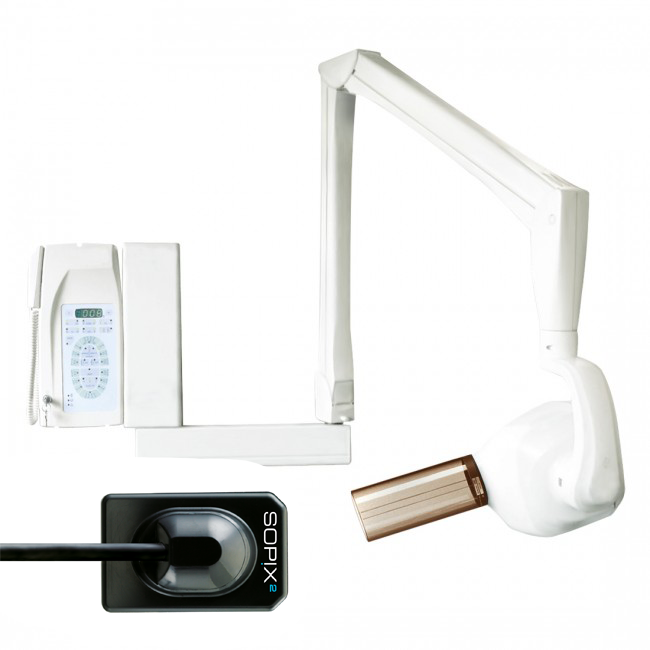

X-Mind DC 80 и SOPIX2 – это надёжный комплект европейского оборудования для проведения рентгенодиагностики.

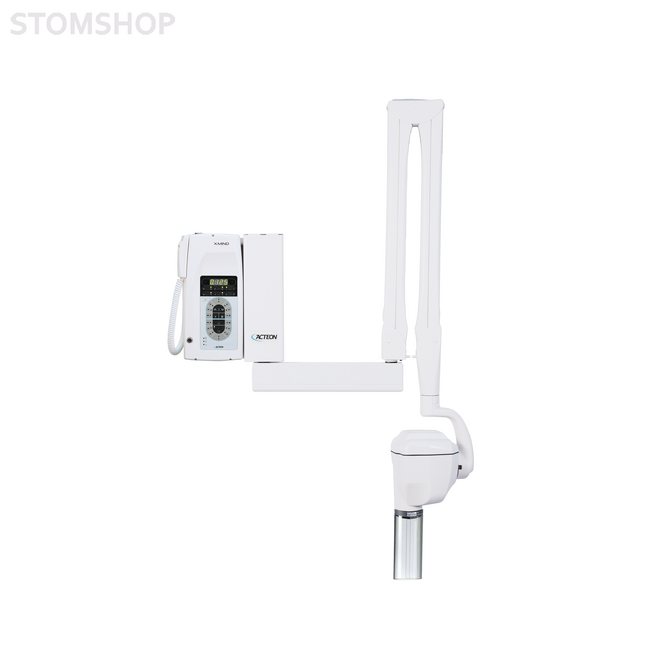

Современный интраоральный высокочастотный рентген X-Mind DC предназначен для проведения диагностики отдельных зубов, групп зубов, структур челюсти и ротовой полости.

SOPIX2 с запатентованной технологией ACE (Автоматический Контроль Экспозиции) выводит качество снимков на новый уровень. Программа SOPROImaging для обработки и хранения снимков поставляется в комплекте с устройством.

• Надежность обеспечивается использованием высококачественных компонентов и рентгеновской трубки производства фирмы Toshiba. Улучшите свой рабочий процесс с четко организованными выделенными клавишами предварительного программирования. Одним нажатием кнопки вы управляете параметрами: 60 или 70 кВ и 4 или 8 мА.
• Пять типов монтажа и три длины горизонтального плеча делает систему универсальной.
• Рентгеновская трубка поворачивается на 395 градусов, что облегчает позиционирование при проведении исследования.
• Простая и удобная панель управления оборудована клавишами выбора протокола снимка в соответствии с зоной исследования.
• К одному блоку управления можно подключить две рентгеновских трубки.
• Корпус изготовлен из материалов устойчивых к дезинфицирующим растворам.
• Параметры экспозиции можно изменять и сохранять во внутренней памяти.

Рентгеновские аппараты X-Mind DC получили признание специалистов за свою надежность и бесперебойную производительность. Их лекгосплавная «двухкамерная голова» смонтирована в одно целое: трубка находится в одной камере, а электронные компоненты в другой, погруженные в масляную ванну (для управления рабочей температурой и получения высокого коэффициента электрической изоляции). Благодаря такой системе и использованию чистейшего масла, время охлаждения трубки - одно из лучших на рынке. Управляющее программное обеспечение автоматически компенсирует изменения напряжения в сети, в результате чего излучение всегда остается наилучшего качества, чтобы обеспечить снимки с воспроизводимыми параметрами.

При использовании таймера X-MIND, управляемая микроконтроллером продолжительность экспозиции определяется пользователем и является программируемой. Таймер совместим с цифровыми рентгеновскими системами и может управлять двумя рентгенами при необходимости.

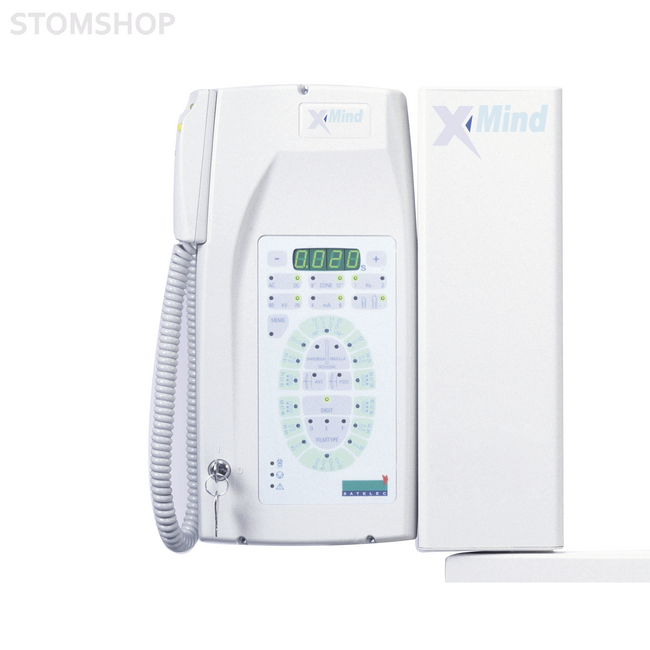

Команды управления, организованные в группы и обозначенные пиктограммами, делают программирование рентгеновского аппарата легким и понятным. Тип пациента, тип пленки, время экспозиции выбирается одним нажатием. Время экспозиции после настройки можно занести в память аппарата.

Электроника позволяет сократить время экспозиции и таким образом уменьшить вредное излучение. Панель управления контролирует параметры, которые идеально подходят для цифровых изображений с X-Mind DC (от 0,02 до 3,2 сек.). Благодаря этому X-Mind DC подходит для работы с визиографами, оснащенными датчикам CCD, CMOS или фосфорными датчиками (излучение на 50% меньше, чем с пленками типа “E”).

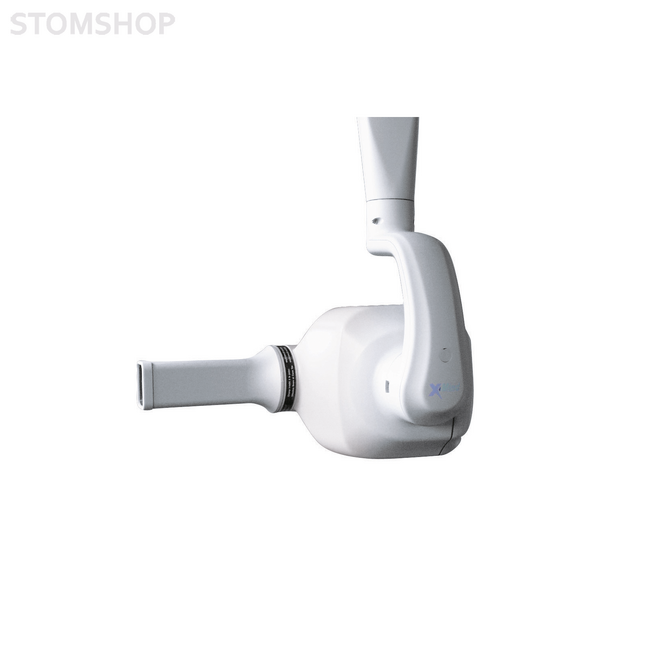

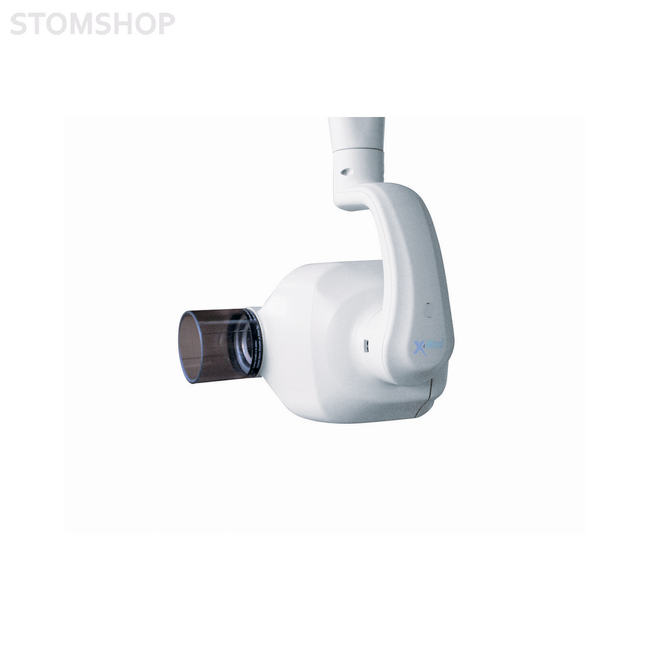

При работе с длинным круглым или квадратным конусом, фокусное расстояние в 31 см обеспечивает более равномерную фронтальную интенсивность излучения, поэтому нет искажений светопередачи по рабочему полю. Этому же способствует уменьшение до 0,7 мм фокального пятна. Повышенное рабочее напряжение (70 КВ) позволяет обходиться малым временем экспозиции, что на пользу резкости получаемого изображения.

Излучатель трубки X-Mind расположен в задней части головы, что дает пациенту лучшую защиту, так как расстояние между фокусным пятном и кожей на 50% больше, чем в традиционных аппаратах. Способ фильтрации утечки радиации (эквивалент 2 мм А1 при 70 кВ) и контроля (менее 0,25 мГр/ч на расстоянии 1 м от фокусного пятна), также дает максимальную защиту врачу и медперсоналу. Оборудованная системой безопасности кнопка управления и контроль времени экспозиции, предустановленный микропроцессором, обеспечивают постоянную дозу излучения, направленную на пациента. Эта технология помогает избежать необходимости пересъемки в случае недодержки или передержки.

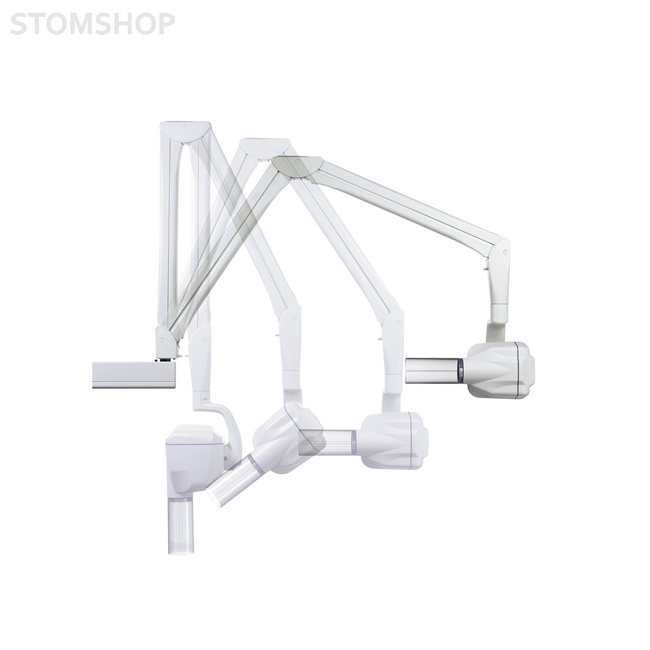

Пантографы серии X-Mind обеспечивают широкую вариативность и точность позиционирования. Новый пантограф из легкого сплава имеет гладкие контуры и защитные уголки в местах сочленений. Его легко содержать в чистоте и дезинфицировать в соответствии с самыми строгими требованиями асептики в стоматологической практике.

Многочисленные системы контроля делают X-Mind DC безопасными в использовании: самодиагностика контрольных элементов панели при каждом запуске, проверка электрических параметров с помощью таймера и автоматическая регулировка времени экспозиции в зависимости от изменений сетевого напряжения обеспечивают высочайшее качество работы.

Несмотря на то, что оборудование было предварительно запрограммировано на заводе-изготовителе, все параметры экспозиции могут быть перенастроены (настройки по умолчанию можно легко вернуть в любое время). Кроме того, с помощью одной кнопки можно мгновенно переключаться из режима съемки на обычную рентгеновскую пленку, на режим съемки на визиограф, чтобы максимально возможно удовлетворить потребности стоматолога.

• Фокусное пятно: 0.7 мм;
• Потребляемая мощность при 220 В: 1.4 кВ;
• Время экспозиции: от 0.02 до 3.2 с;
• Вес: 25 кг (Голова: 5.5 кг);
• Электропитание: 230 В, 50/60 Гц;
• Тип трубки: Toshiba DG 073B DC tube;
• Напряжение: 60-70 кВ;
• Анодный ток: 4-8 мА;
• Общая фильтрация: 2 мм;
• Рассеиваемое излучение: < 0.25 в/ч на расстоянии 1 м;
• Таймер: Время экспозиции от 0.02 до 3.2 с;
• Вращение конуса на 395°;
• Плечо 80 см.

• Таймер X-MIND DC;
• Кронштейн (плечо) длиной 80 см;
• Двойной пантограф;
• Голова рентгеновской трубки;
• Конус (Коллиматор).

• Запатентованная технология ACE обеспечивает автоматический контроль продолжительности экспозиции.
• Высочайшее качество изображения обеспечивается реальным разрешением в 18 пар линий на миллиметр (теоретическое - 25 пар линий на миллиметр).
• Подключение к компьютеру посредством USB порта.
• Простое в использовании программное обеспечение SOPRO Imaging организует работу с пациентами и готово к интеграции в сеть клиники или больницы. Присутствует совместимость с протоколом DICOM и системами хранения данных PACS.
• Представлены два размера датчиков: 25 Х 39 мм. и 31 Х 45 мм.
• Технология оптической коллимации светового потока FIBERPIXEL 2 исключает шумы и обеспечивает получение детализированных, высококонтрастных, максимально информативных изображений исследуемых структур.
• Высокая чувствительность датчика снижает получаемую пациентом дозу ионизирующего излучения.
• Программное обеспечение SOPRO Imaging позволят проводить полную диагностику визиографа SOPIX2, а также рентгеновской трубки используемого прицельного рентгеновского аппарата.
• Безопасность пациента и персонала клиники обеспечивается наличием гигиенических чехлов.

Уникальным свойством визиографа SOPIX2 является запатентованный автоматический контроль выдержки - ACE, который предотвращает «переэкспозицию», что позволяет получать снимки стабильно высокого качества. Эта технология в реальном времени контролирует количество рентгеновского излучения, получаемого датчиком, и останавливает прием информации при достижении наилучшего качества изображения на снимке.

В датчике применяется плоский коллиматор из оптических волокон – технология FIBERPIXEL 2. Свет проходит через плоский массив оптоволоконных проводников, что позволяет исключить наличие шумов на полученном изображении. Реальное разрешение датчика: 18 пар линий на миллиметр (теоретическое – 25 пар линий на миллиметр).

Программный алгоритм обрабатывает данные, минимизирует артефакты и дефекты изображения, вызываемые наличием металлических объектов и применяемых в стоматологии материалов.

В программном обеспечении SOPRO Imaging реализована функция диагностики как самого датчика SOPIX2, так и рентгеновской трубки, и электроники используемого прицельного рентгеновского аппарата. Также присутствует возможность создания отчета о состоянии датчика SOPIX2, на основании которого инженер принимает решение о необходимости ремонта.

• USB Контроллер:
  • Источник питания: через порт USB / 5V;
  • Потребление: 200 mA;
  • Длина кабеля USB: 3 м;
  • Габариты: 27.5 x 98 x 13 мм;
  • Вес: 118 гр;
  • Степень защиты: IPX0.
• Сенсор Размер 1:
  • Разрешение: 25 пар линий/мм;
  • Размер пикселя: 20 x 20 μm;
  • Технология: CMOS + Оптоволокно + Сцинтиллятор;
  • Степень защиты: IP6;
  • Длина кабеля: 70 см;
  • Внешние габариты: 39 x 25 x 5.3 мм;
  • Габариты активной зоны: 20 x 30 мм (600 мм²);
  • Количество пикселей: 1.5млн (1000 x 1500).
• Сенсор Размер 2:
  • Разрешение: 25 пар линий/мм;
  • Размер пикселя: 20 x 20 μm;
  • Технология: CMOS + Оптоволокно  + Сцинтиллятор;
  • Степень защиты: IP6;
  • Длина кабеля: 70 см;
  • Внешние габариты: 42 x 30 x 5.3 мм;
  • Габариты активной зоны: 26 x 34 мм (884 мм²);
  • Количество пикселей: 2.21 млн (1300 x 1700).
